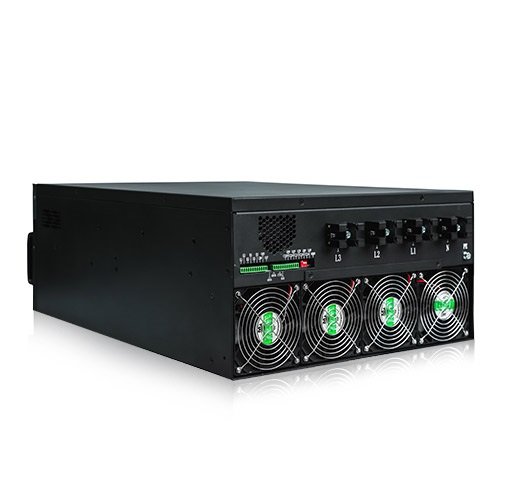

Генератор статической переменной мощности, монтируемый в стойку

1. Обзор продукта

Генератор статической переменной мощности (SVG) серии CoEpower представляет собой новый прорыв в инновациях. Трехуровневая топология NPC. Высокоскоростные рабочие возможности DSP + FPGA обеспечивают высокую рабочую производительность. Этот генератор статической переменной мощности (SVG) представляет собой бесступенчатый Устройство динамической реактивной компенсации имеет широкий диапазон компенсации от -1 до +1 запаздывающей и опережающей реактивной мощности и обеспечивает постоянный ток коррекции коэффициента мощности установки. Практически мгновенный отклик без переходных процессов обеспечивает высокую стабильность системы.

Специальная конструкция SVG CoEpower предлагает рабочий режим Target PF, он регулирует коэффициент мощности PF в соответствии со значением настройки в HMI в режиме реального времени в зависимости от настроек пользователя. Он определяет ток нагрузки через внешний трансформатор тока CT, а затем анализирует его. значение тока реактивной мощности, требуемое нагрузкой, с помощью программы управления DSP в режиме реального времени, затем генерирует сигнал ШИМ для инвертора IGBT для вывода тока противоположного направления, но того же значения, чтобы компенсировать реактивный ток для достижения целевого коэффициента мощности.

2. Технические параметры

Номинальное напряжение

5квар-120квар

50/60 Гц

Режим проводки

3П3В/3П4В

Диапазон фильтрации

Гармоника 3-13-го порядка

Функция

Подавление гармоник, реактивная компенсация, балансировка фаз дисбаланса

Полное время ответа

<10 мс

Частота переключения

20 кГц

Потеря мощности

МЭК61000/62477

Коммуникация

Протокол MODBUS/дополнительный Ethernet

3. Основные характеристики

● SVG разработан по компонентной концепции и может компенсировать как емкостные, так и индуктивные нагрузки, таким образом получая компенсационный эффект с уровнем коэффициента мощности 0,99 и избегая чрезмерной или недостаточной компенсации.

● Полное время отклика SVG составляет менее 10 мс, а время динамического отклика — менее 50 мкс, что делает SVG лучшим выбором для быстро меняющейся среды.

● Конденсатор, поставляемый в комплекте с SVG, не требует установки блока фильтров; поэтому резонансного усиления не произойдет. Кроме того, SVG в качестве устройства активной компенсации и источника тока, использующего такие запирающие компоненты, как IGBT, предотвращает сопротивление с точки зрения механизма, что значительно улучшает полноту.

● SVG может непрерывно регулировать реактивную мощность динамически и в двух направлениях (от -1 до +1); иными словами, SVG может постоянно выдавать реактивную мощность как в номинальных емкостных, так и в номинальных индуктивных рабочих условиях, а также обеспечивать постоянную компенсацию в широком диапазоне в сочетании с постоянным конденсатором.

● СВГ не нуждается в конденсаторе или реакторе большой емкости в качестве элементов накопления энергии, а занимаемая им площадь составляет лишь половину площади, занимаемой другими типами устройств динамической компенсации такой же емкости или даже меньшей площади. Более того, SVG использует модульную конструкцию и установку шкафного типа, что требует лишь небольших усилий при проектировании и установке.

● SVG имеет активную схему компенсации; следовательно, напряжение сети мало влияет на компенсационную способность. Выход реактивного тока соответствует рабочему состоянию даже при низком напряжении электросети.

● SVG имеет низкие потери мощности и не требует особого обслуживания, поэтому вероятность резонансного перенапряжения довольно мала. Срок службы составляет более десяти лет (при наработке на отказ более 100 000 часов).

● Высокая эффективность >97%

4. Варианты установки

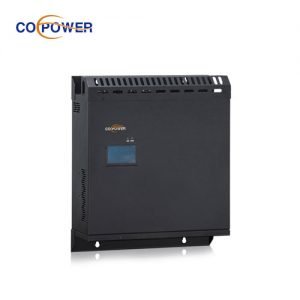

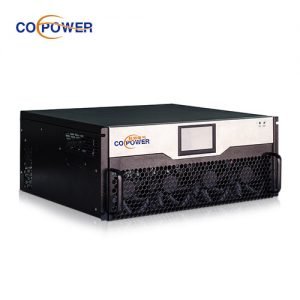

Настенный SVG	Напольная подставка для внутреннего шкафа	SVG, монтируемый в стойку

5. Международный тест TUV EMC LVD

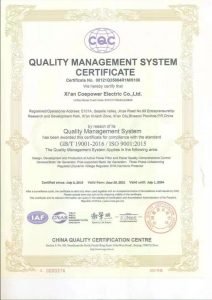

CE-тест	CQC-тест	Отчет о типовых испытаниях

6. Быстрая доставка на заводе
