Динамический восстановитель напряжения-DVR

Обзор

Провалы напряжения – самая важная проблема качества электроэнергии в промышленности! Завод не может заранее предсказать возникновение аварии из-за перепада напряжения!

Просадка напряжения Введение

Провал напряжения также называют падением напряжения, провалом напряжения, провалом напряжения и его болтанием и т. д. Это относится к внезапному падению действующего значения напряжения, а затем внезапному возвращению к нормальному явлению.

По авторитетным данным EPRI (Американской академии электротехнических наук), более 92% событий, связанных с качеством электроэнергии, представляют собой провалы и провалы напряжения, и менее 8% других событий, связанных с качеством электроэнергии. Международная ассоциация инженеров по электротехнике и электронике (IEEE) определяет это как падение до 90–10 процентов от номинала с типичной продолжительностью 0,1–1 с.

Причины провала напряжения

Существует множество причин провала напряжения: короткое замыкание, удар молнии, крупномасштабный пуск двигателя в системе передачи и распределения могут вызвать провал напряжения. Поэтому провалов напряжения не избежать.

-Погодные причины

-Случайные события

-Другие неисправности

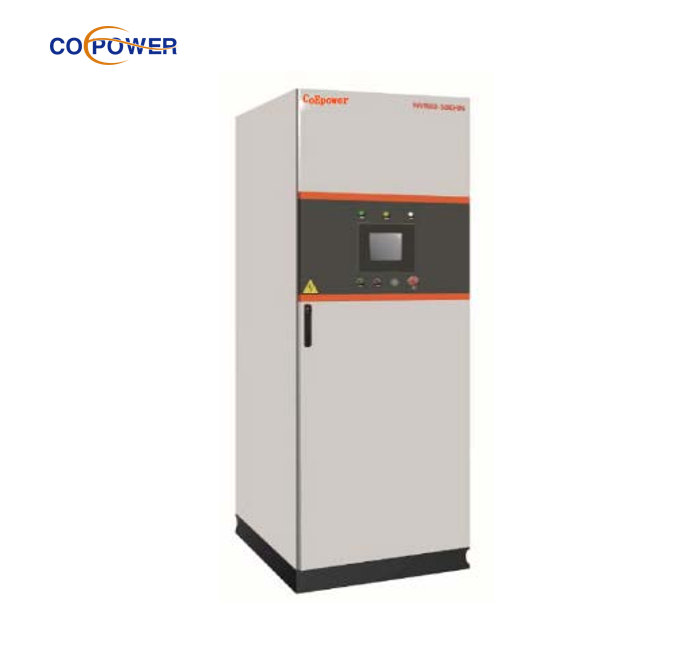

Введение в восстановитель динамического напряжения CoEpo DVR

CoEpo DVR использует технологию силовой электроники: когда напряжение в системе внезапно падает, DVR может реализовать быстрое регулирование напряжения, в то же время устраняя трехфазный дисбаланс напряжения и регулируя отклонение напряжения, обеспечивая плавное соединение выходное напряжение до номинального значения и защита нормальной работы нагрузки.

Принцип работы видеорегистратора

DVR подключен последовательно между источником питания и защищаемой нагрузкой, он будет постоянно контролировать напряжение питания на входной стороне. Как только будет обнаружено, что напряжение питания отклоняется от номинального уровня напряжения, DVR создаст подходящую систему подачи компенсационного напряжения с помощью IGBT инверторной системы, которая гарантирует, что напряжение на выходной стороне (т. е. на стороне нагрузки) стабильно и что защищенное На нагрузку не влияют изменения напряжения.

Напряжение сети в допустимых пределах: когда сеть питает нагрузку (в онлайн-режиме), инвертор находится в режиме ожидания, но остается синхронизированным с напряжением сети для немедленных действий в случае нарушения в сети.

Возникновение провала напряжения: при появлении напряжения в электросети двойной реверсивный выключатель быстро отключается, таким образом изолируясь от электросети, от инвертора до источника питания нагрузки.

Напряжение повторно стабилизируется: в DVR включается двойной реверс, цепь инвертора замыкается, нагрузка снова получает питание от электросети, а схема выпрямителя перезаряжает накопительный конденсатор.

Работа байпаса безопасности: в случае неисправности или технического обслуживания цифрового видеорегистратора ток нагрузки будет автоматически перенаправлен на байпас безопасности. То есть ток будет поступать непосредственно в нагрузку через контактор или обходной переключатель, подключенный параллельно тиристору.

CoEpo DVR Принцип работы высоковольтных изделий динамического восстановителя напряжения
