Как настроить компенсацию реактивной мощности для ударных нагрузок?
Что такое ударная нагрузка?
Ударная нагрузка обычно относится к электрооборудованию с большой номинальной мощностью (на 30% превышающей мощность трансформатора источника питания системы) и частым потреблением и отключением. Ударная нагрузка составляет большую долю в сети, и ее трудно контролировать быстро. Изменение проблем с качеством электроэнергии оказывает большое влияние на энергосистему, которая стала горячей темой внимания и исследований.
Каковы характеристики ударной нагрузки?
Ударная нагрузка присутствует в широком спектре электрооборудования во многих отраслях промышленности. В зависимости от частоты колебаний ударной нагрузки и возможных проблем с качеством электроэнергии ее можно условно разделить на следующие три типа:
-Первым типичным представителем является инверторное сварочное оборудование, программа инверсии приводит к искажению амплитуды тока, что приводит к переменному значению Thdi.
-Второй тип – это частые запуски и остановки двигателей, таких как перфораторы, резаки для бумаги, тележки для зерна и другое оборудование. Возможность частых отключений электроэнергии приведет к быстрым изменениям нагрузки в сети. Активная мощность и реактивная мощность не только изменяют амплитуду двигатель, но и направление.
-Третий тип нагрузки – это нагрузка типа дуговой печи. Изменение нагрузки дуговой печи совершенно случайно, изменение нагрузки каждой фазы не коррелировано, и не существует правил для изменения нагрузки.
Проблема качества электроэнергии, ударная нагрузка и ее вред
Проблемы с качеством электроэнергии при ударных нагрузках в основном включают реактивную мощность, гармоники, колебания напряжения и резкие изменения, дисбаланс трехфазной нагрузки и т. д. Из-за быстрой скорости изменения и большой амплитуды некоторые даже противофазные, поэтому с этим очень сложно справиться. Это также приводит к повреждению конечной конструкции генератора и ошибкам измерения. Реактивная мощность и дисбаланс трехфазной нагрузки увеличивают потери в сети и увеличивают эксплуатационные расходы сети. Особенно в электросетях малой мощности трудно компенсировать реактивную мощность сети. воздействовать на нагрузку традиционными способами, что приводит к повышению цен на электроэнергию для потребителей и увеличению потерь.
Как настроить компенсацию реактивной мощности при ударных нагрузках?
Традиционная схема заключается в настройке батареи конденсаторов. Но из-за слишком быстрого изменения ударной нагрузки, некоторых изменений или даже нерегулярности, традиционная конденсаторная компенсация не может быстро реагировать, а частый ввод и отключение также сокращают срок службы конденсатора. Между тем, из-за ступенчатых характеристик компенсации конденсатора, это может привести к чрезмерной компенсации с -PF, что может привести к штрафу.
Как решить проблему быстрого реагирования, уменьшить входную частоту/частоту среза конденсатора и избежать чрезмерной компенсации?

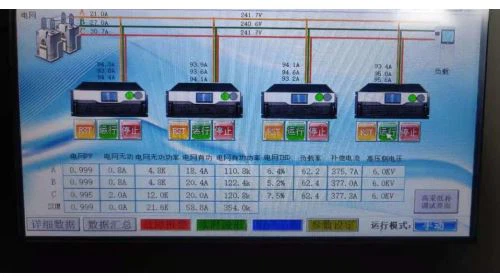

Будучи новой технологией инверсии IGBT, SVG реагирует сверхбыстро, обычно в течение 10 мс. В гибридной системе компенсации реактивной мощности конденсаторных батарей SVG SVG берет на себя роль быстрого реагирования и регулировки пиковой компенсации, что не только снижает частоту среза, но и продлевает срок службы конденсаторов.
Поскольку диапазон компенсации SVG варьируется от емкостной до индуктивной от -1 до 1, следовательно, гибридная система компенсации будет включена от емкостной до индуктивной.
Например, если мы настроим SVG на 100 квар с батареями конденсаторов на 400 квар для обычной нагрузки, возможность гибридной компенсации будет находиться в диапазоне от -100 квар до +500 квар. Если происходит избыточная компенсация конденсаторов, SVG автоматически выдаст обратную реактивную мощность, чтобы компенсировать ее. Таким образом, будут реализованы требования пользователя к целевому коэффициенту мощности.
Но для определения размера SVG при быстрой ударной нагрузке жизненно важный размер SVG должен быть равен конденсаторным батареям. То есть, конденсаторные батареи на 400 квар должны быть оснащены SVG на 400 квар. Поскольку для компенсации пика конденсаторным банкам требуется больше времени для отключения, это приведет к избыточной компенсации после снижения пика, SVG будет реагировать быстрее и выдавать равное обратное реактивное значение для смещения, когда требуется требование компенсации пика. SVG будет реагировать быстрее до входа конденсаторов, чтобы избежать недостаточной компенсации.
Как выполнить подключение для компенсации гибридных блоков конденсаторов SVG?

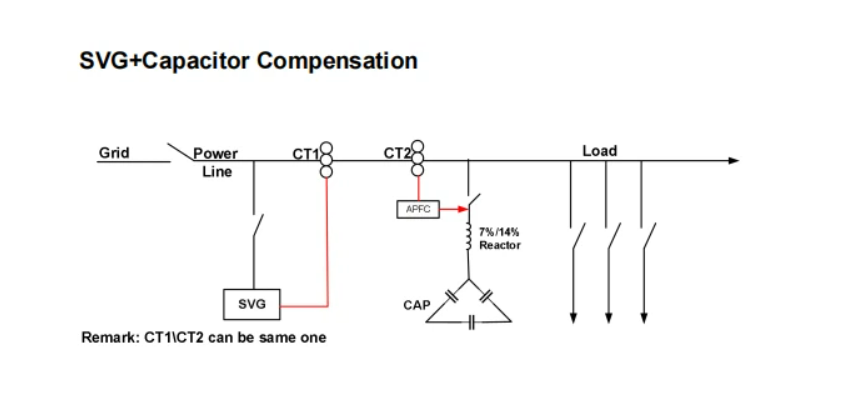

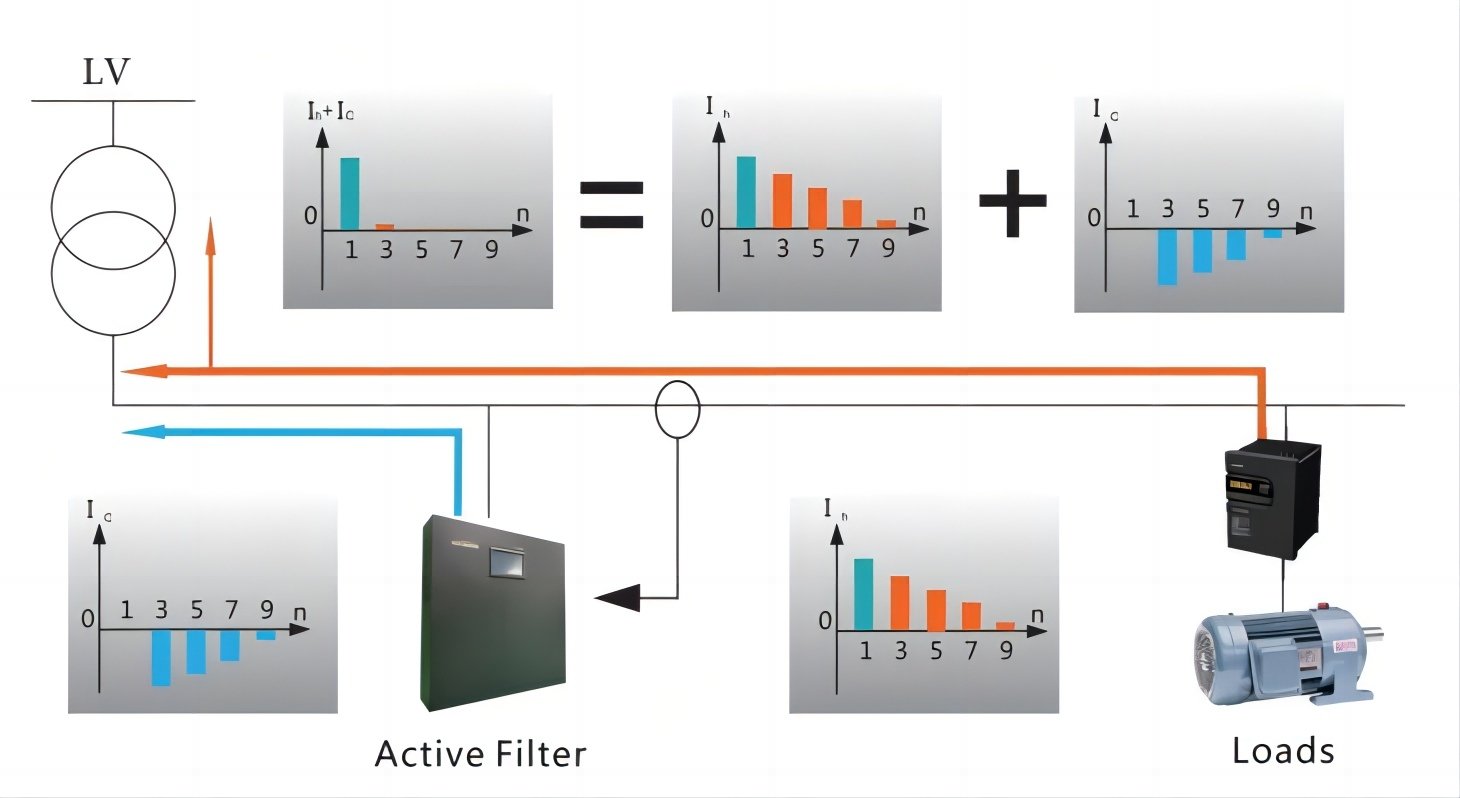

В гибридной системе компенсации точка доступа SVG CT должна находиться перед конденсаторными батареями, таким образом, SVG будет выдавать соответствующую реактивную мощность с учетом остаточной реактивной мощности, компенсируемой батареями конденсаторов, SVG также устранит проблемы недостаточной и чрезмерной компенсации, вызванные ступеньками конденсатора. компенсация. Таким образом, SVG улучшит характеристики компенсации и достигнет жизненно важного коэффициента мощности на сетевом счетчике.
