1. Проблемы компенсации реактивной мощности высокого напряжения

Традиционная компенсация реактивной мощности системы высокого напряжения обычно использует шунтирующие реакторы или LC-цепь для выполнения работы по компенсации. Эти стратегии не только стоят дорого, но также приводят к проблемам с недостаточной или избыточной компенсацией, и их трудно проводить плановые работы по техническому обслуживанию.

Следовательно, сейчас срочно необходим более эффективный режим компенсации и простая в обслуживании стратегия.

Компенсация низкого напряжения — это стабильная технология, которая также может улучшить коэффициент мощности. Чтобы достичь желаемого эффекта компенсации высокого напряжения, мы принимаем лучшее решение от компенсации стороны низкого напряжения, конечная точность компенсации и эффект компенсации могут достичь идеального состояния.

2. Новая стратегия компенсации реактивной мощности CoEpower для высоковольтных систем

CoEpower настроит новую компенсацию реактивной мощности, подключившись к трансформатору тока для выборки тока на стороне ВН, установив генератор статической переменной мощности CoEpo на стороне НН с возможностью индуктивной и емкостной компенсации от -1 до 1, это не только сократит бюджет пользователя, но и обеспечит более эффективную компенсацию. производительность, чем традиционная компенсация со стороны высокого напряжения.

3. Как провести компенсацию низкого напряжения при выборке высокого напряжения?

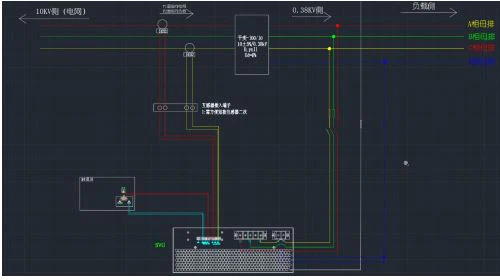

Когда мы используем выборку высокого напряжения и компенсацию низкого напряжения, точка доступа трансформатора тока должна находиться между стороной сети высокого напряжения и трансформатором. Между тем, направление установки трансформатора тока — точка P1 на сторону сети, точка P2 на сторону нагрузки, самое главное, чтобы к трансформатору тока подключались только фазы A и C.

4.Описание работы централизованного контроллера MCGS.

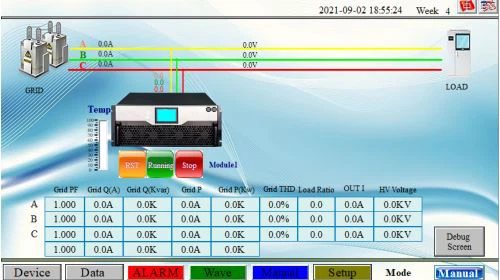

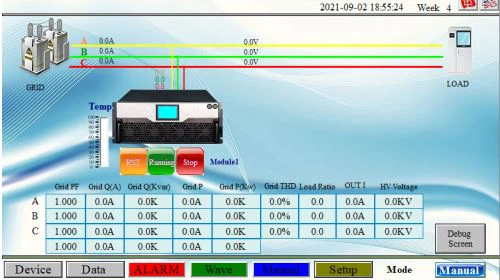

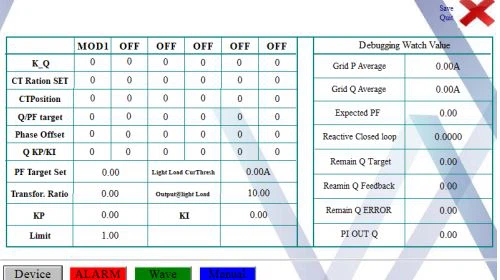

4.1 Экран мониторинга

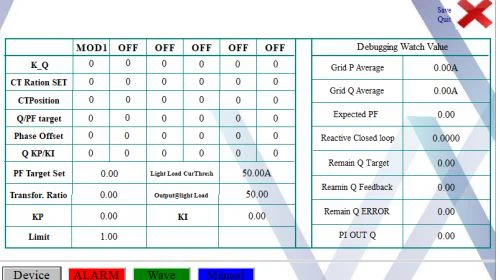

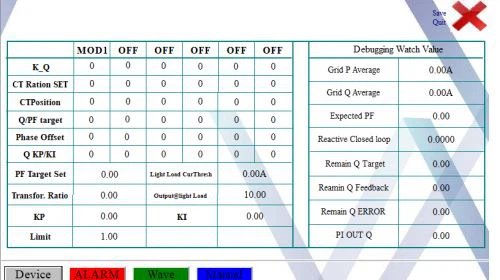

4.2 Экран отладки компенсации низкого напряжения для выборки высокого напряжения

Описание каждого параметра:

K_Q: K_Q — это коэффициент реактивной мощности с обратной связью. Он рассчитывается на основе реактивной мощности с обратной связью и не требует установки.

CT Ration SET: коэффициент трансформации тока первичной стороны к току вторичной стороны, например, соотношение тока первичной стороны к току вторичной стороны составляет 300, вам необходимо установить 300:5

Позиция ТТ: ТТ на стороне нагрузки, позиция ТТ должна быть установлена ​​как 0. ТТ на стороне сети, позиция ТТ должна быть установлена ​​как 1. Из-за режима выборки высокого напряжения и режима компенсации низкого напряжения, следовательно, позиция ТТ должна быть установлена ​​на 1.

Целевое значение Q/PF: значение в пределах 100 указывает целевое значение остаточной реактивной мощности сети, а значение выше 100 указывает целевой коэффициент мощности. Диапазон настройки составляет -1000~1000. В режиме высокой выборки и низкой компенсации нет необходимости устанавливать эту настройку.

Смещение фазы: значение коррекции фазы реактивной мощности, диапазон настройки: -100~100. Поскольку в трансформаторе используется ток на стороне высокого напряжения, а в оборудовании — ток на стороне низкого напряжения, разность фаз составит 30 градусов. Для трансформатора dyn11 фаза низкого напряжения отстает от фазы высокого напряжения на 30 градусов, поэтому значение здесь должно быть установлено равным -30/360*400 = -33, где 400 относится к количеству точек в цикле, который является константой и может быть аналогичен другим режимам трансформаторов.

Q KP/KI: Коэффициент включения регулирования реактивной мощности с обратной связью, диапазон настройки: 0–10. В режиме высокой выборки и низкой компенсации нет необходимости устанавливать эту настройку.

Целевой набор PF: управление реактивной мощностью с обратной связью, значение настройки коэффициента мощности, диапазон настройки -1,00~1,00.

Легкая нагрузка CurTresh: текущее пороговое значение. Диапазон настроек: 0–1000. Когда она ниже порогового значения, оборудование выдает фиксированную реактивную мощность. Смысл этой функции заключается в том, что когда линия или трансформатор пусты, ошибки выборки недостаточно для достижения точности компенсации холостого хода. В это время оборудование может быть настроено на выдачу определенного количества реактивной мощности для компенсации реактивной мощности холостого хода.

Transfor.Ratio: соотношение напряжений между стороной высокого и низкого напряжения, диапазон настройки: 0 ~ 1000. Например, 10 кВ на стороне высокого напряжения и 0,4 кВ на стороне низкого напряжения должно быть установлено как 10 / 0,4 = 25.

Выход при легкой нагрузке: фиксированное выходное значение реактивной мощности при холостом ходу, диапазон настройки -1000 ~ 1000. Это значение необходимо использовать в соответствии с пороговым значением тока холостого хода.

КП: управление реактивной мощностью с обратной связью, пропорциональный коэффициент, диапазон настройки 0–1, по умолчанию 0,1. В случае возникновения колебаний это значение можно уменьшить.

KI: регулирование реактивной мощности с обратной связью, интегральный коэффициент, диапазон настройки 0~1, по умолчанию 0,1. Если возникают колебания, это значение можно уменьшить.

Ограничение: Реактивное управление с обратной связью, коэффициент ограничения, диапазон настройки 0 ~ 1, может ограничить максимальную производительность всей машины. 1 — номинальная мощность 100 %, а 0,5 — максимальная номинальная мощность 50 %.

Grid P Average: среднее значение активной мощности сети.

Grid Q Average: Среднее значение реактивной мощности сети.

Ожидаемый коэффициент мощности: регулирование реактивной мощности с обратной связью, целевое значение коэффициента мощности.

Реактивный замкнутый контур: коэффициент регулирования реактивной мощности в замкнутом контуре. Переменная, полученная путем расчета на основе целевого коэффициента мощности. Используйте эту переменную для вычислений с обратной связью.

Remain Q Target: управление реактивной мощностью с обратной связью, текущее значение реактивной мощности.

Оставшаяся Q обратная связь: управление реактивной мощностью с обратной связью, требуемое выходное значение реактивной мощности, то есть текущее значение выборки системы.

Remain Q ERROR: управление реактивной мощностью с обратной связью, текущее значение отклонения реактивной мощности.

PI OUT Q: управление реактивной мощностью с обратной связью, выходное значение реактивной мощности с обратной связью.

5. Проверка данных и отладка оборудования.

После завершения подключения и подтверждения отсутствия ошибок включите SVG и установите необходимые параметры, наблюдая за данными экрана мониторинга.

5.1 Установите необходимые параметры в соответствии с реальными требованиями системы, сохраните и выйдите.

CT Ratio SET: Коэффициент трансформации тока первичной стороны к току вторичной стороны. Например, соотношение тока первичной стороны к току вторичной стороны составляет 300, вам необходимо установить 300:5.

Позиция ТТ: ТТ на стороне нагрузки, позиция ТТ должна быть установлена ​​как 0. ТТ на стороне сети, позиция ТТ должна быть установлена ​​на 1. Из-за режима выборки высокого напряжения и режима компенсации низкого напряжения, позиция ТТ должна быть установлена ​​на 1.

Transfor.Ratio: соотношение напряжения на стороне высокого и низкого напряжения, диапазон настройки: 0–1000. Например, 10 кВ на стороне высокого напряжения и 0,4 кВ на стороне низкого напряжения, здесь следует установить значение 10/0,4 = 25.

Смещение фазы: значение коррекции фазы реактивной мощности, диапазон настройки составляет -100~100. Поскольку трансформатор тока осуществляет выборку тока на стороне высокого напряжения, а оборудование – на стороне низкого напряжения, разница фаз составляет 30 градусов. Значение здесь должно быть установлено примерно -30/360*400=-33.

5.2 Наблюдайте за данными экрана мониторинга.

Централизованный контроллер отображает напряжение сети, ток сети, реактивную мощность сети, активную мощность сети, коэффициент мощности и т. д. Проверьте, соответствуют ли эти данные данным счетчика. Если они совпадают, перейдите к следующему шагу. Если они не соответствуют друг другу, проверьте правильность подключения трансформатора и последовательность фаз после отключения питания.

5.3 Отладка оборудования

После подтверждения данных начните отладку.

(1) Сначала измените определенное значение выходной реактивной мощности, чтобы проверить, работает ли оборудование нормально. Установите порог тока холостого хода на 50 А, а выходное значение при холостом ходу — 50. Когда активный ток сети оборудования меньше порогового значения тока холостого хода 50, оборудование выдает фиксированный реактивный ток 50/кв. 2)=35А.

Убедившись в отсутствии сигнала неисправности, нажмите кнопку «Работа», чтобы наблюдать за отображением данных. После запуска оборудования «ток компенсации» и «скорость нагрузки» соответственно возрастут, а «Коэффициент мощности сети» изменится.

После подтверждения отсутствия аномальной информации о тревоге, если компенсация не требуется, вы можете выключить устройство на экране мониторинга, прекратить вывод компенсации и войти в состояние ожидания.

6.Случаи показывают

Этот объект используется в горнодобывающей промышленности, и существуют проблемы с низким коэффициентом мощности и высокой реактивной мощностью сети. После применения с 4 наборами SVG коэффициент мощности был значительно улучшен.

6.1 Установите необходимые параметры в соответствии с фактическими требованиями.

Коэффициент трансформации: напряжение на стороне высокого напряжения составляет 10,28 кВ, на стороне низкого напряжения — 400 В. Коэффициент трансформации должен быть установлен 10,28/0,4≈25.

CT Ration SET: на этом объекте используются два комплекта трансформаторов, которые подключаются к оборудованию 1 и оборудованию 2 в соответствии с фактическим коэффициентом трансформации, чтобы установить 500 и 400 соответственно.

Положение трансформатора тока: поскольку мы подключили трансформатор тока со стороны сети, положение трансформатора тока необходимо установить на 1.

Смещение фазы: Согласно паспортной табличке трансформатора, мы можем получить тип трансформатора DYN11, поэтому смещение фазы необходимо установить -33.

6.2 Наблюдение за данными счетчика и данными экрана мониторинга перед запуском SVG

Наблюдая за данными счетчика перед запуском SVG, мы видим, что коэффициент мощности составляет 0,9112, реактивная мощность сети — 530 квар, ток сети — 72,32 А, а активная мощность сети — 1172 кВт.

Наблюдая за данными экрана мониторинга перед запуском SVG, мы видим, что коэффициент мощности составляет 0,907, реактивная мощность сети — 541 квар, ток сети — около 77 А, а активная мощность сети — 1172,4 кВт.

Можно сделать вывод, что данные экрана мониторинга близки к данным счетчика, что указывает на отсутствие проблем с проводкой, как показано на рисунке ниже.

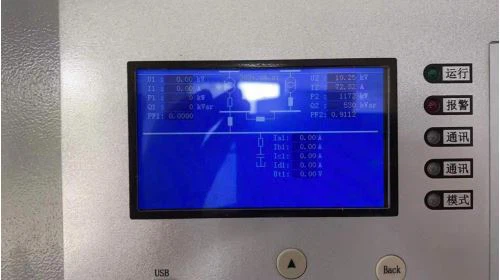

Рисунок 1. Данные счетчика перед запуском SVG

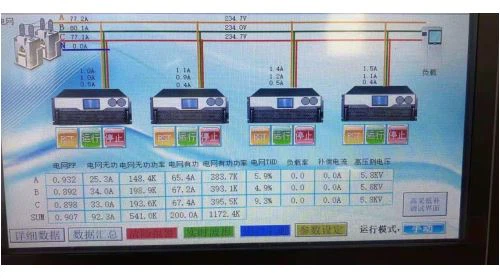

Фигура 2. Мониторинг данных экрана перед запуском SVG

6.3 Настройка параметров замкнутого контура выборки высокого напряжения и компенсации низкого напряжения

Целевой набор PF: установите 0,96

KP/KI: регулирование реактивной мощности с обратной связью, коэффициент KP/KI. Коэффициент корректируется в соответствии с фактической ситуацией. Если установлено значение 0,10, колебаний не будет.

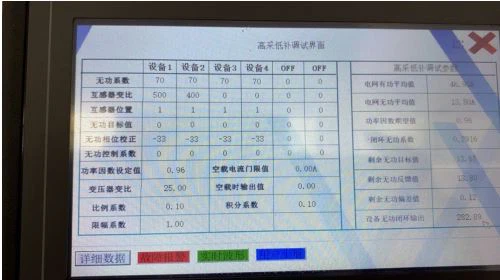

Рисунок3. Настройка параметров выборки высокого напряжения и компенсации низкого напряжения

Когда все 4 оборудования работают, видно, что реактивная мощность сети снизилась с 541 квар до 254 квар, а коэффициент мощности увеличился с 0,907 до 0,959.

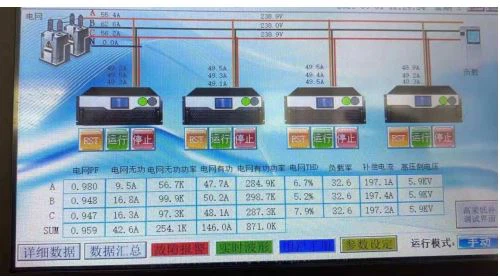

Рисунок 4. Данные экрана мониторинга после компенсации

Когда значение коэффициента мощности установлено на 1, измеритель показывает, что реактивная мощность сети упала до 38 квар, а коэффициент мощности достиг хорошего эффекта 0,99, как показано на следующем рисунке. Можно сделать вывод, что сайт достиг идеального компенсационного эффекта.

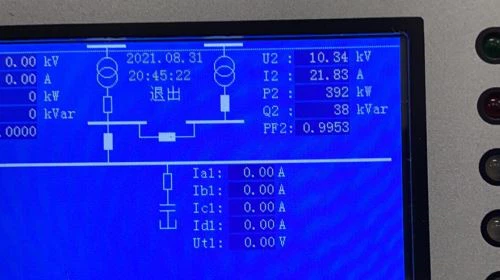

Рисунок5. Данные счетчика после компенсации

Рисунок 6. Данные экрана мониторинга после компенсации
